Rozbudowa instalacji

Centra Bord 100

Większa funkcjonalność automatyki kotłowej

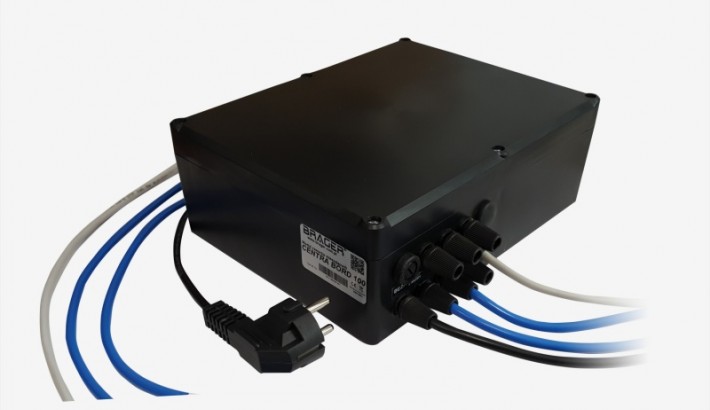

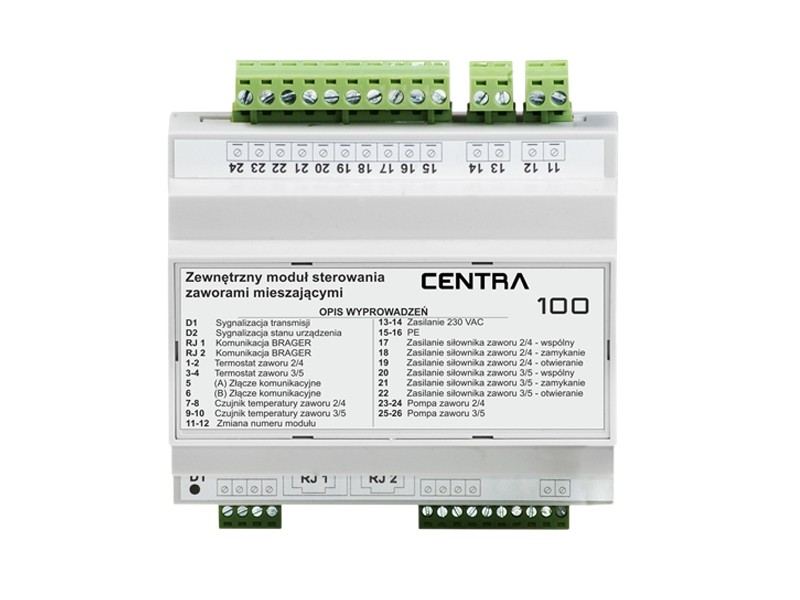

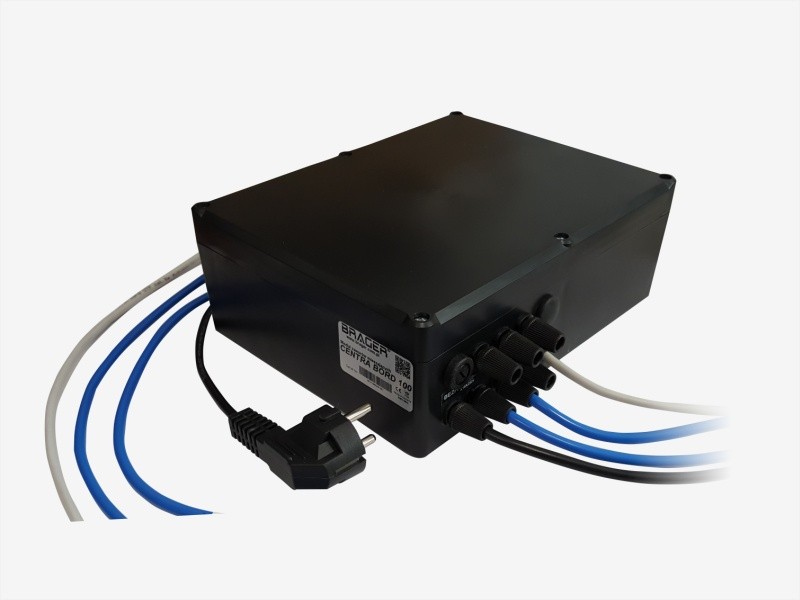

Moduł CENTRA BORD 100 umożliwia wzrost funkcjonalności automatyki kotłowej firmy BRAGER poprzez możliwość podłączenia dwóch dodatkowych zaworów mieszających.

Szczegóły

Instrukcja obsługi

Pojedynczy moduł pozwala na kontrolę pracy dwóch obiegów grzewczych obsługiwanych za pomocą: zaworów mieszających, pomp obiegowych i termostatów pokojowych.

Moduł jest automatycznie wykrywany bezpośrednio po podłączeniu do wybranych urządzeń firmy BRAGER, a jego pełna konfiguracja możliwa jest z poziomu automatyki kotłowej. Dodatkowo podstawowe parametry pracy mogą być modyfikowane zarówno za pośrednictwem Internetu jak i z wykorzystaniem paneli domowych.

Wybrane automatyki kotłowe pozwalają na jednoczesne podłączenie do dwóch modułów CENTRA BORD 100, co pozwala na jednoczesne sterowanie czterema dodatkowymi obiegami grzewczymi.

Istotną zaletą modułu jest posiadanie dodatkowej funkcji portu rozszerzeń dla urządzeń firmy BRAGER, pozwalającą na jednoczesne podłączenie dodatkowych urządzeń pracujących w sieci BRAGER.

Najważniejsze zalety regulatora:

Możliwość podłączenia dwóch dodatkowych obiegów grzewczych
Sterowanie pracą dwóch zaworów mieszających
Sterowanie pracą dwóch pomp obiegowych

Możliwość podłączenia dwóch niezależnych termostatów pokojowych
Dodatkowy port do podłączenia urządzeń w magistrali BRAGER
Niezależna zabudowa

Warunki pracy regulatora

Parametr	Wartość/Zakres
Zasilanie	230V/50Hz AC
Zakres wilgotności	30 - 75%
Temperatura otoczenia	5 - 40°C
Zakres pomiarowy czujników temperatury	0 - 100 ^oC
Pobór mocy bez podłączonych urządzeń zewnętrznych	1,5 W
Obciążalność wyjścia siłownika zaworu	0,5 A
Obciążalność wyjścia pompy	1A
